УЧРЕЖДЕНИЯ ОБРАЗОВАНИЯ «ГОМЕЛЬСКИЙ ГОСУДАРСТВЕННЫЙ ДОРОЖНО-

СРОИТЕЛЬНЫЙ КОЛЛЕДЖ

ИМЕНИ ЛЕНИНСКОГО КОМСОМОЛА БЕЛАРУССИИ»

Специальность ___2-70.02.01_______________________

Цикловая комиссия _преподавателей цикла ПГС ___

Курсовой проект

по дисциплине __гражданские и промышленные здания_____________

Тема: Двухквартирный одноэтажный жилой дом в г. Василевичи_______ __________________________________________________________________

Исполнитель: учащийся (группа)_Фомченко Юлия Викторовна__________

__________группа ПГС-22__________________________________________

(фамилия, имя, отчество)

Руководитель проекта Терещенко Артем Николаевич_________________

должность

__________________________________________________________________

(фамилия, имя, отчество)

Гомель 2010 г

Учреждение образования

«Гомельский государственный дорожно-строительный колледж имени

Ленинского комсомола Белоруссии»

Цикловая комиссия преподавателей цикла ПГС

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту

по дисциплине гражданские и промышленные здания________

Тема : Двухквартирный одноэтажный жилой дом в г. Василевичи

___Гомельская область___________________________________________

Исполнитель: Фомченко Ю.В.___________________(Фамилия, инициалы)

(подпись)

учащийся ___II___ курса ______ПГС – 22___________группы

Руководитель: _Терещенко А.Н. (Фамилия, инициалы)

(подпись)

Гомель 2010 г

Изм.

Лист

№ докум.

Подпись

Дата

Лист

КП 2-70.02.01-П3

Ведомость объема курсового проекта

Формат

Обозначение

Наименование

Кол-во

листов

Приме-чание

А4

Задание на курсовое проектирование

2

А4

КП2-70.02.01-ПЗ

Пояснительная записка

14

А2

КП2-70.02.01-АС-1

Фасад, план 1этажа,

1

А2

КП2-70.02.01-АС-2

Разрез 1-1, узлы 1,2,3,4

1

А2

КП2-70.02.01-АС-3

схема расположения элементов перекрытия. план кровли, план стропил.

1

А2

КП2-70.02.01-АС-4

Схема расположения элементов фундаментов, Генеральный план, роза ветров.

1

Содержание пояснительной записки

Номер раздела

Наименование

Страница

Введение

1

Архитектурно-строительная часть

7

1.1

Генеральный план

5

1.2

Объёмно- планировочное решение

6

1.3

Конструктивное решение

7

1.4

Экспликация полов

10

1.5

Наружная и внутренняя отделка

12

1.6

Сравнение вариантов проектных решений

13

Список используемой литературы

14

Введение

В соответствии с заданием на проектирование запроектировано здание в г. Василевичи Гомельская область. Климатический район строительства - IIВ.

Нормативное значение снеговой нагрузки для снегового района – IБ (0,8 КПа).

Изм.

Лист

№ докум.

Подпись

Дата

Лист

КП 2-70.02.01-П3

Нормативное значение ветровой нагрузки для I-го ветрового района 0,23 КПа.

Средняя температура наружного воздуха по данным СНБ 2.04.01-97 «Строительная теплотехника»:

-наиболее холодных суток– 28 °С;

-наиболее холодной пятидневки-24 ^ С;

Глубина промерзания грунтов определяется по СНБ 5.01.01-99 «Строительная климатология»

Расчёт глубины заложения фундамента

Нормативная глубина сезонного промерзания определяется по формуле:

Где d₀-зависит от типа грунта, м (для глины d₀=0,23)

Mt-безразмерный коэффициент численно равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе, Mt=13,6 (по СНБ 2.04.02.2000 «Строительная климатология»).

Расчётная глубина сезонного промерзания определяется по формуле:

Где Kh-коэффициент, учитывающий влияние теплового режима здания:

Kh=0,7;

Т.к. выполняется неравенство, а0,5,то глубина заложения фундамента не менее df.

Окончательно принимаем глубину заложения фундамента:1500.

Класс ответственности здания-II;

Степень долговечности-II;

Степень огнестойкости-III;

Здание оборудовано центральным от городских сетей отоплением, водопроводом от городских сетей, канализацией в городские сети, а также слаботочным радио и телефонной сетью, электроснабжением с напряжением 380В и электроосвещением с напряжением 220В. Отопление водяное, система вентиляции - естественная вытяжная.

Изм.

Лист

№ докум.

Подпись

Дата

Лист

КП 2-70.02.01-ПЗ

1. Архитектурно-строительная часть

1.1 Генеральный план

Генеральный план двухквартирного одноэтажного жилого дома в г. Василевичи разработан согласно задания на проектирование. Участок строительства жилого дома расположен в зоне жилой застройки.

Подъезд к дому запроектирован из асфальтобетона. Ширина проездов в две полосы-6,0 м, в одну-3,0 м. Ширина тротуаров-3 м, газонов-2,0 м, ширина отмостки-1,0 м. Озеленение участка обеспечивается посадкой деревьев и клумб, посевом газона. Площадь участка 0,15га.

План организации рельефа выполнен методом проектных горизонталей.

Рельеф участка спокойный, характеризуется горизонталями от 129,0 до 129,5м. Общий уклон рельефа в южном направлении. Разрыв между зданиями выдержаны с соблюдением требований сантехнических и противопожарных разрывов.

С учётом принятых горизонталей определяем чёрные отметки по углам здания:

Определяем красные отметки по углам здания:

На основе данных о повторяемости ветров на листе АС-3 построена роза ветров (Таблица 1.1).

Отвод ливневых вод с территории предусмотрен по корытам прилежащих дорог.

Повторяемость ветра по направлениям, %.

Таблица 1.1

Румбы

Время

С

СВ

В

ЮВ

Ю

ЮЗ

З

СЗ

Январь

8

10

6

14

16

20

15

11

Июль

14

10

6

6

9

13

20

22

Технико-экономические показатели:

1. Площадь участка: А_уч=0,15 га

Изм.

Лист

№ докум.

Подпись

Дата

Лист

КП 2-70.02.01-П3

Разраб.

Фомченко

Провер.

Терещенко

Реценз.

Н. Контр.

Утверд.

Пояснительная записка

Лит.

Листов

ГГДСК, ПГС-22

Площадь застройки: А_застр=174,0 м²

2. Площадь озеленения: А_озел=687,6 м²

3. Площадь твёрдых покрытий: А_покр=75,6 м²

4. Плотность застройки: А_застр/ А_уч100%=174,0/1500100%=11,6%

5. Процент озеленения: А_озел/ А_уч100%=687,6/1500100%=45,8%

6. Процент освоения: (А_застр+ А_покр)/ А_уч100%=(174,0+75,6)/1500100%=16,64%

1.2 Объемно-планировочное решение

В соответствии с заданием и паспортом запроектирован одноэтажный жилой дом в г. Василевичи.

Высота этажа 2800 м. Размер здания в осях 12,600х11,100 м. Подвала нет. Площадка междуэтажная-1,000х1,500 м, этажная-1,000х1,500 м.

Технико-экономические показатели объёмно-

планировочного решения.

1. Число квартир:2

2. Общая площадь: А_общ=71,63 м²

3. Жилая площадь: А_жил=39,26 м²

4. Строительный объём: V_стр=205,59 м³

5. Коэффициент отношения жилой площади к общей: К₁= А_жил / А_общ100%=71,63/39,26100%=56,92;

6. Коэффициент строительного объёма к жилой площади: К₂= V_стр/ А_жил100%=205,59/39,63=5,18.

Изм.

Лист

№ докум.

Подпись

Дата

Лист

КП 2-70.02.01-ПЗ

1.3.Конструктивные решения здания

Запроектировано здание с продольными несущими стенами. Пространственная жёсткость и устойчивость здания обеспечена армированием углов и мест примыкания внутренних стен к наружным, и анкеровкой плит перекрытия со стенами (Г-образный анкер) и меду собой (линейный анкер),заделкой углов между плитами перекрытия, заделкой плит перекрытия в стенах привязкой швов кладки.

1.3.1. Фундаменты

В проекте применены ленточные фундаменты- из сборных железобетонных плит по ГОСТ 13580-85 ( Рисунок 1) и бетонных блоков (Рисунок 2), см. сводную спецификацию сборных изделий.

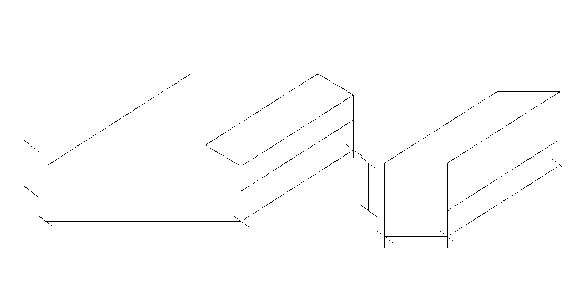

Рисунок 1 – фундаментная подушка Рисунок 2 –фундаментный блок

Глубина заложения фундамента-2400 м. Вертикальная гидроизоляция окрашена горячим битумом за два раза. Горизонтальная гидроизоляция из двух слоёв рубероида на битумной мастике по периметру внутренних и наружных стен.

Изм.

Лист

№ докум.

Подпись

Дата

Лист

КП 2-70.02.01-ПЗ

1.3.2 Стены и каркасы.

Стены запроектированны изблоков ПГС толщиной: наружные–510мм; внутренние – 380 мм и кирпича-120 мм в сан узлах.Кладка ведётся на цементно-песчаном растворе в летнее время. Толщина швов 10-12 мм. Швы в кладке выполняются в пустошовку для оштукатуривания стен. Над проёмами в несущих и самонесущих стенах укладываются перемычки по серии 1.038.1-1выпуск 1.

ПР-1

ПР-5

ПР-2

ПР-6

ПР-3

ПР-7

ПР-3

гараж

ПР-8

ПР-4

ПР-9

Изм.

Лист

№ докум.

Подпись

Дата

Лист

КП 2-70.02.01-ПЗ

1.3.3. Перекрытия и покрытия.

Запроектированы перекрытия и покрытия из сборных железобетонных многопустотных плит по серии 1.141-1 выпуск 60-63 и серии 1.241-1 выпуск 27,(Рисунок 3), см. сводную спецификацию сборных изделий.

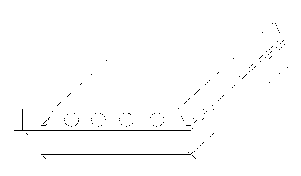

Рисунок 4 – железобетонная плита перекрытия.

Швы между плитами заделываются бетоном класса С 18/20 с тщательным уплотнением. Отверстия в плитах для прокладки инжененерного оборудования сверлят по месту перфаратором. Анкеровка между элементами покрытия и перекрытия выполняется сваркой линейной арматуры S240 10, анкеровка со стенами выполняется Г-образными анкерами S240 10.

1.3.5. Прегородки.

Запроектированны перегородки: в санузлах-120 мм; межкомнатные-из блоков ПГС-100 мм; межквартирные перегородки-380 мм. Армирование кирпичных перегородок осуществляется через 3 ряда в кладке.

1.3.6.Кровля

Запроктирована скатная кровля из метало черепицы черепицы.Кровля установлена на стропилах с шагом1000 и 900 мм,которые устанавливаются на мауэрлаты продольных стен, по их длине.На стропилах выполнена сплошная обрешетка.

Метало черепица черепица крепитсяс помощью самонарезных

шурупов,длиной 25 мм. с увеличенной оцинковоной шляпкой и за счёт нанесёного с тыльной стороны листа мастичного слоя.

2.7 ПолыИзм.

Лист

№ докум.

Подпись

Дата

Лист

КП 2-70.02.01-ПЗ

Таблица 1 - Экспликация полов

Помещение

Тип пола

Схема пола

Элементы плана и их толщина, мм

Площадь

м²

Жилые комнаты, прихожая (первого этажа)

П - 1

1.Линолеум(теплозвукоизол.) 5мм;

2.Мастика клеящая;

3. Стяжка

4. Пароизоляция 25;

5.Пенополистирол 120;

6.Бетон М 150-100

10,80

Санузел

П - 2

1. Плитка керамическая 10;

2. Цем.-песч. Стяжка 20;

3. Стяжка из лёгкого бетона 40;

4.Плита перекрытия 220;

4,45

Чердак

П-5

1.Доски ходовые 150х50(h)шаг 1000;

2.Щлакоизвестковая корка 30;

3.Минплита П125-180

4.Один слой бикростана на битумной мастике;

5.Плита перекрытия 220.

176,64

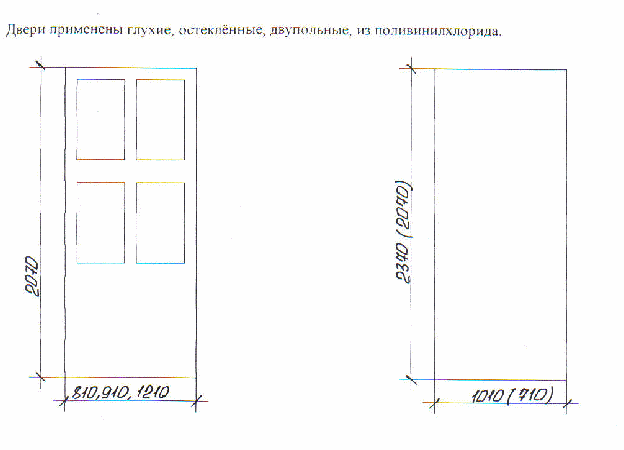

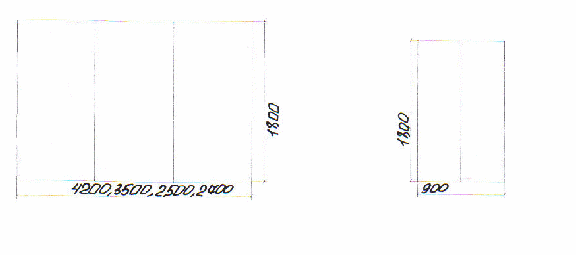

1.3.8.Окна и двери.

Проектом предусмотрено заполнение оконных проёмов стеклопакетами из поливинилхлорида, производства Becker-System-Беларусь.(см. сводную спецификацию сборных изделий).

Изм.

Лист

№ докум.

Подпись

Дата

Лист

КП 2-70.02.01-П3

1.4. Наружная и внутренняя отделка.

3.1 Наружная отделка.

Наружные стены здания оштукатурены и окрашены акриловыми составами. Цоколь оштукатурен под шубу и окрашен в тёмные тона фасад.

Ведомость отделки помещений.

№ Пом.

Потолок

Стены и перегородки

Низ стенок и перегородок

Примечание

Площадь, м

Вид отделки

Площадь, м

Вид отделки

Площадь, м

Вид отделки

Жилые комнаты и прихожие

10,80

Затирка и окраска акриловыми составами

11,24

Оштукатуривание изв. раст., оклейка обоями

Кухня

9,67

Затирка и окраска акриловыми составами

10,53

Оштукатуривание цем. изв. раст., оклейка обоями

4,56

Керамическая плитка

1,6 м(h)

3,00 м

Санузел

4,45

Затирка и окраска акриловыми составами

6,71

Оштукатуривание цем. изв. раст., облиц. плита

Изм.

Лист

№ докум.

Подпись

Дата

Лист

КП 2-70.02.01-П3

1.6. Сводная спецификация сборных изделий.

Поз.

Обозначение

Наименование

Кол-

во

Масса,кг

Прим.

Железобетонные изделия

ПК-1

1.141-1 вып. 60.63

Многопустотная плита

ПК 48.15-8АтVт(6АтVт)

4

ПК 48.12-8АтVт(6АтVт)

16

ЛП-1

Серия 1.251.1-4 вып1

Лестничная площадка

4

ЛП-2

Серия 1.152.1-8 вып1

ППФ 25.11 в-5

2ПП22.15-4-К

2

МВ24.14-24.9р-5

Плиты ленточных фунд-тов

Ф-1

ГОСТ13580-85

ФЛ 10.30-1

15

Ф-2

ФЛ 10.12-1

2

Ф-3

ФЛ10.8-1

10

Стальные изделия

АН-1

Линейный анкер Ф10

1

АН-2

Г-образный анкер Ф10

6

Столярные изделия

Д1

ГОСТ 112.14-78

ДВДО 21-7

20

Д2

ДНДО 21-12

1

ОК1

ГОСТ 112.14-86

ОПЗС 15-21

6

ОК2

ОПЗС 15-21

7

Фундаментные блоки

1ФБ

ГОСТ 13580-85

ФБ 6.24.6

2ФБ

ФБ 6.9.6

Перемычки брусковые

1

Серия 1.038.1-1 вып 1

3ПБ 39-8

6

2

4ПБ 44-8

7

Изм.

Лист

№ докум.

Подпись

Дата

Лист

КП 2-70.02.01-П3

Разраб.

Фомченко

Провер.

Терещенко

Реценз.

Н. Контр.

Утверд.

Пояснительная записка

Лит.

Листов

ГГДСК, ПГС-22

5. Список литературы

1. СНБ 2.04.02-2000. «Строительная климатология» .

2. СНБ 5.08.01-2000 «Проектирование и чстройство кровель»

Изм.

Лист

№ докум.

Подпись

Дата

Лист

КП 2-70.02.01-П3

3. СНБ 3.02.04-03 «Жилые здания»

4. СНБ 5.01.01-99 «Основания и фендаменты»

5. ГОСТ 21.101.93 «Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов»

6. ГОСТ 21.501.93 «Правила выполнения арх-рабочих чертежей»

7. Территориальный каталог индустриальных конструкций и изделий для жидищно-гражданского строительства в БССР» ТК2-03.00.91 Том 1.

8. Буга П. Г. «Промышленные, гражданские и сельскохозяйственные

здания».

9. Шерешевский И. А. «Конструирование гражданских зданий».

10. Неелов В.А. «Гражданские здания»

11. Ржецкая Л. М. «Гражданские и промышленные здания, курсовое проектирование».

12.ГОСТ 21.101.93 «Основные требования к рабочей до
