Исследование электрической цепи переменного тока с активным и индуктивным сопротивлением

Исследование электрической цепи переменного тока с активным и индуктивным сопротивлением


Цель работы: Изучить неразветвлённую цепь переменного тока, научиться строить векторные диаграммы, научится определять фазовый сдвиг векторов напряжения на активном и индуктивном сопротивлении.

Ход работы:

1. Собрал схему



Рисунок 1 – Схема неразветвленной цепи

где РА-прибор комбинированный 43101;

PV-прибор комбинированный Ц 4342;

R1 - резистор, 200 Ом;

L1 - катушка индуктивности.


2. Подключил схему к генератору трёхфазного напряжения и подал синусоидальное напряжение ~24В.

3. Измерил силу тока I в цепи I= 0,004 А

4. Измерил напряжение на входе схемы U и напряжение на активном Ua=UR и индуктивном UK сопротивлениях.


U = 4,88 В

Ua = UR = 3,69 В


5. Вычислил полное сопротивление электрической цепи по формуле:



Z=4,88/0,004=1220(0м).


6. Вычислил полное сопротивление катушки индуктивности по формуле



ZK =3,69/0,004=922,5 (Om).


7. Измерил активное сопротивление катушки с помощью комбинированного прибора 43101.

8. Вычислил индуктивное сопротивление катушки по формуле:



(Ом)


9. Рассчитал индуктивное сопротивление катушки по формуле



Ra=3,16/0,004=790(Oм).


10. Рассчитал индуктивность катушки по формуле



L =920,1/2 ·3,14 ·50 = 2,93 (Гн).


11. Определил активное напряжение катушки по формуле



URk =0,004 ·67=0,268(В).


12. Нашёл индуктивное напряжение катушки по формуле



UL =0,004 ·920,1 = 3,68 (В).


13. Вычислил активную мощность, потребляемую в электрической цепи по формуле



Ра =0,0042 (790+67)=0,013712 (Вт).


14. Рассчитал реактивную мощность цепи по формуле



Q=0,0042 ·920,1 = 0,014722 (ВАр).


15. Нашёл полную мощность цепи по формуле



(ВА).


16. Определил угол сдвига фаз в цепи по формуле



Ра /S=0,013712/0,020118=0,682



17. Данные расчётов и измерений, записал в таблицу.

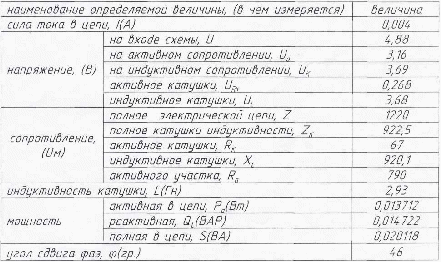

Таблица 1 - протокол испытаний:



18. По результатам измерений и расчётов, построил Векторную диаграмму и треугольники сопротивлений и мощностей:



Рисунок 2 - векторные диаграммы

где а) векторная диаграмма напряжений;

б) треугольник сопротивлений;

в) треугольник мощностей.


Вывод


Научился рассчитывать электрические цепи переменного тока с активным и индуктивным сопротивлениями, и определять сдвиг фаз в такой цепи.
