Трехфазный трансформатор

ЗАДАНИЕ № 2


По данным трехфазного трансформатора, приведенным ниже, требуется:


1. Определить:

а) фазные значения номинального напряжения;

б) линейные и фазные значения номинального тока на стороне ВН и НН;

в) коэффициент трансформации фазных и линейных напряжений.


2. Вычертить схемы соединения обмоток, обеспечивающие получение заданной группы.


3. Определить параметра Т-образной схемы замещения:

а) активные и индуктивные сопротивления обмоток трансформатора r1, r2, x1, x2;

б) сопротивления намагничивающего контура rm, xm.


4. Рассчитать и построить зависимость к.п.д., трансформатора от коэффициента нагрузки при cos φ2=1 и cos φ2 = 0,8; определить мощность трансформатора, при которой к.п.д. достигает максимального значения.


5. Вычислить процентное изменение вторичного напряжения U% при номинальной нагрузке:

а) активной (cos φ2=1);

б) активно - индуктивной (cos φ2=0,8);

в) активно - емкостной (cos φ2=0,8);


6. Построить векторную диаграмму трансформатора.

7. Рассчитать установившийся и ударный токи внезапного короткого замыкания


8. Данный трансформатор соединен на параллельную работу с аналогичным трансформатором. Найти распределение нагрузок и степень перегрузки и недогрузки трансформаторов при cos φ2= 1 и cos φ2 = 0,8 для следующих случаев:

а) второй трансформатор включен с первичной стороны на ответвление, соответствующее 1,05 нормального числа витков, a первый трансформатор включен на нормальное число витков;

б) напряжение короткого замыкания второго трансформатора составляет 1,2 Uк первого трансформатора (угол φк остается прежним).


Данные трансформатора для варианта 1:

  1. Тип трансформатора - ТМ-10/0,4;

  2. Мощность трансформатора, Sн - 10 кВА;

  3. Напряжение высокой стороны, U - 380В;

  4. Напряжение низкой стороны, U - 220В;

  5. Напряжение короткого замыкания, Uк - 5,5%;

  6. Потери мощности при коротком замыкании, Рк - 335Вт;

  7. Мощность холостого хода, Ро- 105Вт;

  8. Ток холостого хода, Iхх – 8%.

  9. Схема и группа соединений Y/Yо-12


Решение:

1 Определим фазные значения номинального напряжения:

а) на высокой стороне


б) на низкой стороне


1.1 Определим линейные и фазные значения номинального тока на стороне:

а) высокого напряжения.


в) низкого напряжения.



1.2 Определим коэффициент трансформации фазных и линейных напряжений.

Трансформатор соединен по схеме Y/Yо следовательно:

2 Схемы соединения обмоток, обеспечивающие получение заданной группы.

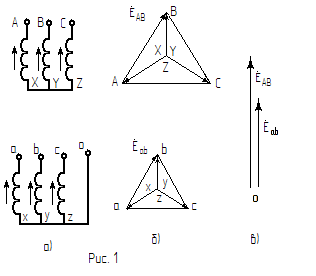

По данной схеме и группы соединений Y/Yо-12 имеем: на высокой стороне обмотки соединены звездой, на низкой стороне обмотки соединены звездой с выводом нулевой точки обмотки (рис .1а). Сдвиг фаз между высокой стороной низкой 0о(рис .1в).Звезда фазных э.д.с. и треугольники линейных имеют вид показанный на рис. 1б.

3 Определим параметры Т-образной схемы замещения:

а) активные и индуктивные сопротивления обмоток трансформатора r1, r2, x1, x2;

Определим полное zк, активное xк и реактивное rк сопротивление в режиме короткого замыкания.

При соединении первичной обмотки в звезду параметры короткого замыкания на одну фазу будут следующие:



где .

Ik= I1нф = 26,3А

рассчитаем:


Параметры характеризуют потери в короткозамкнутой вторичной обмотки и в магнитной цепи, поэтому с достаточным приближением можно принять


б) Сопротивления намагничивающего контура rm, xm.

Определим полное z0, активное x0 и реактивное r0 сопротивление в режиме холостого хода. Для первичной обмотки соединенной в звезду на одну фазу будут следующие:


где .

U0= U1нф = 220B


Отсюда сопротивления намагничивающего контура:


4 Рассчитаем и построим зависимость к.п.д, трансформатора от коэффициента нагрузки при cos φ2=1 и cos φ2 = 0,8


4.1 Формула для расчета к.п.д. трансформатора η имеет вид:


где - коэффициент нагрузки трансформатора

а) при cos φ2=1


б) при cos φ2 = 0,8


4.2 Определим мощность трансформатора, при которой к.п.д. достигает максимального значения.

к.п.д. трансформатора, имеет максимальное значение при такой нагрузке, когда отсюда

а) при cos φ2=1


б) при cos φ2 = 0,8



4.2 Рассчитаем и построим зависимость к.п.д. η от коэффициента нагрузки rнг. Расчет проведем в Mahtcad12, график зависимости на рисунке 2.

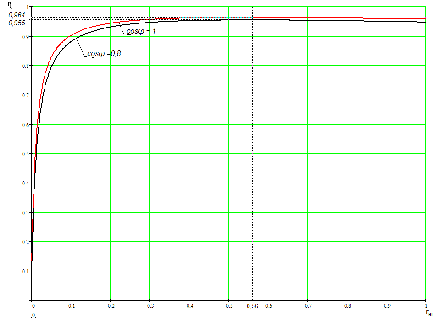

Рис. 2 График зависимости к.п.д. η от коэффициента нагрузки rнг.


5 Вычислим процентное изменение вторичного напряжения U% при номинальной нагрузке:

а) активной (cos φ2=1);

Изменение напряжения определяется аналитически по выражению:



где - активная составляющая напряжения короткого замыкания;

- индуктивная составляющая напряжения короткого замыкания;




б) активно - индуктивной (cos φ2=0,8);


в) активно - емкостной (cos φ2=0,8);

U при активно – емкостной нагрузке меняется также как и при активно – индуктивной, но со сдвигом на 90о


6 Построим векторную диаграмму трансформатора для случая активно - индуктивной нагрузки при:

cos φ2= 0,8;

I2ф=I2нф=45,5А;


Векторная диаграмма показана на рисунке 3.


7 Рассчитаем установившийся и ударный токи внезапного короткого замыкания.

7.1 Установившийся ток короткого замыкания:


7.2 Ударный ток внезапного короткого замыкания:


где для трансформаторов мощностью 10кВА принимаем равный 1,7


8 Найдем распределение нагрузок и степень перегрузки и недогрузки трансформаторов при cos φ2= 1 и cos φ2 = 0,8 для следующих случаев:

8.1 Два трансформатора. Второй трансформатор включен с первичной стороны на ответвление, соответствующее 1,05 нормального числа витков, a первый трансформатор включен на нормальное число витков;

Sн1 = Sн2 = 10000BA

Uк1 = Uк2 = 5,5%

U1н1 = 380, U1н2 = U1н1 x 1,05=380 x 1,05=399B

откуда k2= U1н2 / U=1,81

k1=1,73

при неравенстве коэффициентов трансформации во вторичных обмотках возникает уравнительный ток:


при этом, во вторичных обмотках имеем следующие токи

а) при cos φ2= 1


где

рассчитаем хk2 и zk2




где .




рассчитаем:




соответственно сos(200-00)=0,92


Уравнительный ток во вторичной обмотке первого трансформатора;


Уравнительный ток во вторичной обмотке второго трансформатора;


б) при cos φ2= 0,8

cos (φk - φ2)= cos(200-360)= cos(-16)=0,95


Уравнительный ток во вторичной обмотке первого трансформатора;


Уравнительный ток во вторичной обмотке второго трансформатора;


Определим меру нагруженности трансформаторов




8.2 напряжение короткого замыкания второго трансформатора составляет 1,2 Uк первого трансформатора (угол φк остается прежним).

Следовательно:

Uк1=12В;

Uк2=12х1,2=14,4В

Sн=10000ВА

На параллельную работу включено 2 трансформатора. Мощность первого трансформатора определится по выражению


Мощность второго;


Литература


1 Вольдек А.И. Электрические машины - Л.:Энергия 1978г.

2 Методические пособия по расчетам машин постоянного тока. ЮУрГУ

3 Костенко М.П., Пиотровский Л.М. Электрические машины. Ч.1. Машины постоянного тока. Трансформаторы - Л.:Энергия 1972г.
