Создание и разработка логотипа предприятия с помощью графического редактора КОМПАС-3D

1. Создание эскиза

Логотип предприятия ООО «Аквастрой» будет состоять из заглавных букв названия – А, С, Т, а также буква Т будет оформлена в виде единицы выпускаемой продукции (задвижки клиновой). Буквы будут накладываться друг на друга, образуя единый контур. Размер логотипа ориентировочно принимаем 100х100 мм, впоследствии будет изменяться масштабированием.

2. Запуск программы КОМПАС-3D

   • запустить программу

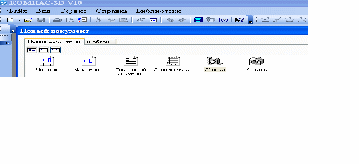

   • Файл→Новый документ→Фрагмент

сохранить под названием «Логотип»

1. Рисование логотипа

   • создаем ограничивающую рамку размером 100х100 мм – на панели инструментов «Геометрия»→прямоугольник→стиль линии – вспомогательная

с помощью функции ввод текста на панели инструментов

4. «Обозначения» пишем по очереди три заглавные буквы – А, С, Т:

• курсором необходимо указать положение первой буквы – ставим произвольно в контуре рамки;

• на панели свойств задаем формат текста:

  • шрифт (Courier New), кегль (40), стиль начертания (полужирный курсив), цвет (черный);

• повторяем действия для всех трех букв;

• для букв С и Т выполняем форматирование – сужение букв задаем равным «2», стиль начертания – убираем полужирный курсив;

5. Необходимо расположить буквы так, чтобы они образовывали единый контур. Для этого помещаем курсор на нужную букву и зажимаем левую клавишу мыши – буква перемещается вместе с курсором

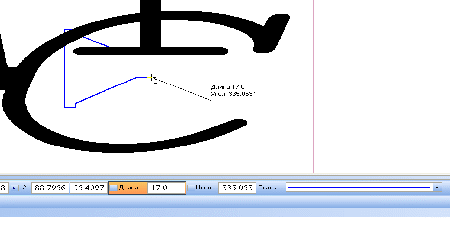

6. Дорисовываем к букве «Т», так называемый «бант», для получения общего сходства с задвижкой.

На панели инструментов «Геометрия» с помощью кнопки отрезок

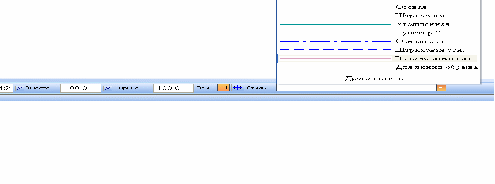

создаем контур. В свойствах отрезка задаем стиль линии – основная.

Закончив контур, с помощью команды заливка заполняем контур черным цветом.

7. Удаляем ограничивающую рамку, выделив ее щелчком мыши на контуре → «delete»;

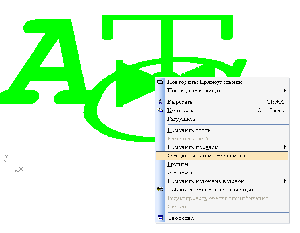

8. Выделить полностью полученный рисунок → в контуре рисунка правая клавиша мыши → объединить в макроэлемент.

9. Посмотреть полностью полученный рисунок:

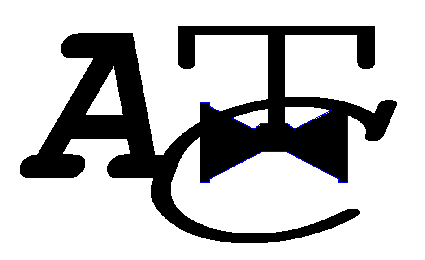

Если все выполнялось правильно, то должен получиться такой логотип:

10. Сохраняем рисунок в формате JPEG, для дальнейшего использования логотипа в других программах и графических редакторах:

    • Файл→Сохранить как…

    • Имя файла – Логотип

    • Тип файла – JPEG (*.jpg)

Создание рекламного листа продукции ООО «Аквастрой»

1. Создание эскиза

• Заголовок – название предприятия и логотип;

• Правая колонка – два рисунка и текст;

• Левая колонка – текст с информацией о рисунке, рисунок и текст;

• Нижняя ячейка – адрес, телефон и т.д. предприятия.

1. Запуск программы КОМПАС-3D:

   • Создать → Фрагмент;

   • Сохранить.

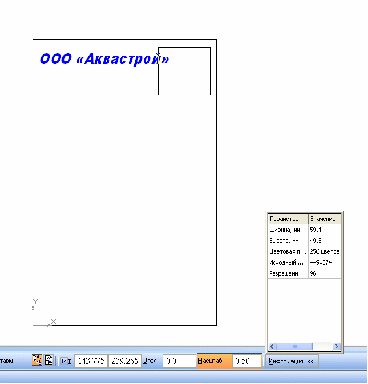

2. Создать прямоугольную рамку с размерами листа формата А4 – 210х297 мм (описывалось выше).

4. Ввести текст – название фирмы ( шрифт - Arial Black, кегль – 50, курсив, цвет шрифта - синий);

   • Подтянуть текст в левый верхний угол.

5. В правый нижний угол заголовка поместить логотип:

   • Вставка → Рисунок;

   • Найти нужный графический файл;

   • С помощью курсора указать место расположения логотипа

6. Разметить рисунки с продукцией – повторив действия из п.5

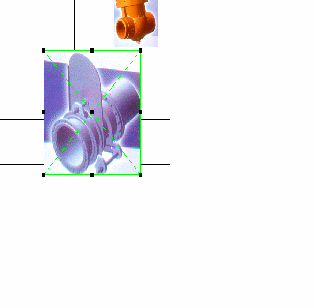

7. Чтобы подогнать размер рисунка до желаемого, необходимо щелкнуть по рисунку левой клавишей мыши, рисунок обозначиться габаритной рамкой и точками на ней. Установить курсор на любую не диагональную точку нажать левую клавишу мыши и, не отпуская потянуть. Размер рисунка будет пропорционально уменьшаться (если тянуть к его центру), увеличиваться (тянуть от центра).

8. Ввод пояснительного текста к рисункам:

   • Найти нужный текстовый файл, выделить нужный фрагмент и скопировать в буфер обмена;

   • Перейти в КОМПАС-3D→ввод текста → указать точку привязки текста;

   • Выполнить Правка→Вставить.

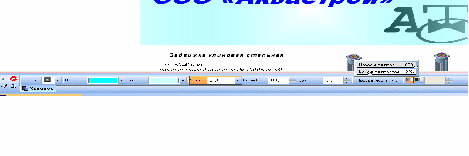

9. Выполнить форматирование текста:

   • Задать шрифт (Arial), кегль (14), курсив;

   • Название изделия сделать крупнее (кегль – 16), стиль начертания – полужирный.

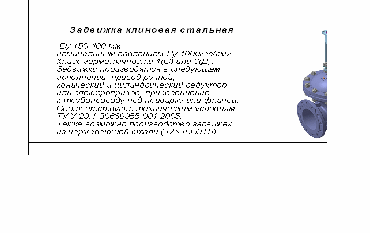

10. Повторить п.8 и п.9 для текста к рисункам №2 и №3.

11. Заполняем ячейку с адресом

    • Ввод текста;

    • Задать параметры шрифта:

шрифт – Tahoma,

кегль – 18,

цвет – темно-сизый,

стиль начертания – полужирный курсив.

12. Удаляем внутренние границы листа:

    • Выделяем необходимую линию щелчком мыши, или все, зажав клавишу Shift→Delete.

13. Изменить цвет фона листа:

    • Заливка→Параметры заливки:

      • Тип заливки – квадратная;

      • Выставить начальный и конечный цвет заливки (бирюзовый и светло-бирюзовый);

      • Начальная прозрачность – 100%, конечная прозрачность – 50%;

      • Указать курсором в поле блока заголовка, щелкнуть левой клавишей мыши→Enter

• Поменять тип заливки – цилиндрическая, цвета – сине-зеленый и розовый, заполнить нижний блок с адресом;

• Заливаем центральный блок:

  • Тип заливки – угловая,

  • Цвета – голубой и сиреневый,

  • Начальная прозрачность – 80%, конечная – 50%,

  • Подтвердить создание фона кнопкой в левом нижнем углу.

• Щелкнуть левой клавишей мыши на центральном блоке заливки, таким образом ее выделив, затем правой - вызвать окно свойств объекта→порядок→позади всех.

• Показать все .

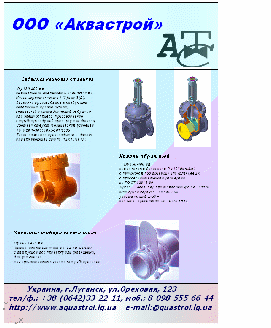

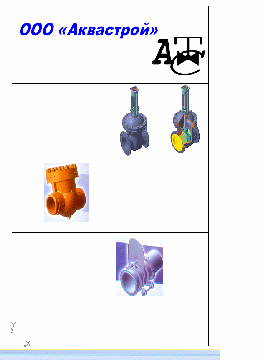

В итоге должен получиться такой рекламный лист:

Создание бланка предприятия с использованием его логотипа

1. Разработка эскиза:

   • Верхний блок листа выделен контурной линией толщиной не менее 3 пт, условно разделен на две части: реквизиты предприятия и изображение логотипа в верхнем левом углу и поле для текста (обращение);

   • Поле для текста без выделения.

2. Запуск программы Microsoft Word:

   • Запустить программу;

   • Создать файл (по умолчанию)

   • Сохранить.

3. На панели инструментов Таблицы и границы вызвать команду Создать таблицу:

тип линии – узорная, толщиной 3 пт, цвет границы – авто, без заливки;

создать таблицу размером одной пятой листа;

разбить таблицу на два столбца.

4. Заполнить таблицу:

   • Шрифт – Tahoma, кегль – 10;

   • Вставить логотип командой : Вставка→Рисунок→Из файла

   • Выбрав нужный файл указать его местоположение с помощью курсора, и подобрать размер с помощью габаритных точек.

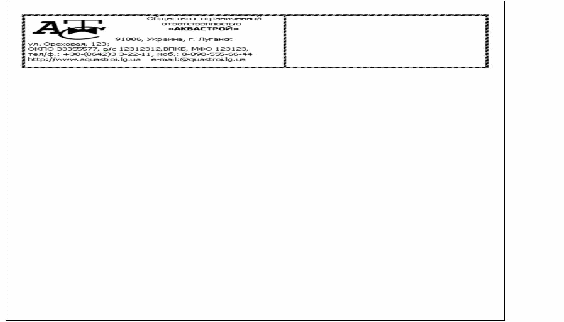

Если все выполнено верно, то должен получиться следующий бланк:

Создание конверта предприятия

1. Повторяем действия, описанные для создания бланка, за исключением размера листа.

2. Также возможно создание конверта с помощью команды:

Сервис→Письма и рассылки→Конверты и наклейки:

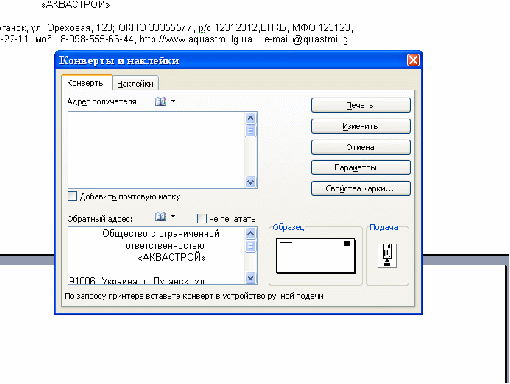

• в появившемся диалоговом окне ввести адрес предприятия, если необходимо – адрес получателя;

• задать параметры конверта – размер, шрифт надписей, вывод на печать.

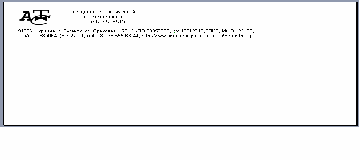

3. Конверт будет иметь такой вид:
