Создать информационную модель процесса с помощью DFD. Для построения использовать построения модели использовать программу BPwin.

Процесс управления отделом сбыта.

В качестве схемы управления процессами сбыта продукции можно рассматривать схему DFD, включающую, кроме процессов продуцирования выходных данных из входных и потоков данных, также хранилища данных.

Внешними сущностями будут

• клиент;

• производство;

• сотрудники отдела сбыта;

• начальник отдела сбыта;

• Склады, транспортные средства и продукция

У каждой из них будут либо входные, либо выходные данные, или входные и выходные, указанные в таблице 1.1.

Таблица 1.1.

Внешняя сущность

Входные данные

Выходные данные

Клиент

Накладная,

Документы на оплату

Договор или заявка,

Общие данные о клиенте,

Оплаченные документы

Производство

План производства продукции,

Заявки на продукцию

Данные о произведённой продукции

Сотрудники

Данные о сотрудниках

Начальник

Отчёты о деятельности сбыта

Транспортные средства, склады и продукция

Данные о транспортных средствах,

Данные о складах и о имеющейся продукции,

Данные о продукции

Хранилища данных:

• сведения о клиентах;

• сведения о заказах;

• сведения об отгруженной продукции;

• сведения об оплате;

• сведения о произведённой продукции;

• сведения о сотрудниках;

• сведения о транспортных средствах;

• сведения о продукции и складах;

• планы на производство;

Потоки данных связывают внешние сущности с функциями продуцирования выходных данных. Необходимо заметить, что здесь рассматривается оперативное управление без связи с финансовым отделом. Хотя все данные для финансового отдела должны быть предусмотрены (ему передаются данные о работах сотрудников и их заработных платах, сведения об оплатах, сведения о необходимых денежных средствах для реализации функций, например, для осуществления отгрузки). То есть каждая функция должна предоставлять данные о необходимых ей денежных средствах, а финансовый отдел должен по возможности выполнять эти требования.

То же касается отдела закупок, который работает на основании составления стратегического плана производства продукции.

Схема информационной структуры приведена в виде DFD-модели на рисунок. 1.1.

Рисунок 1.1. DFD диаграмма процесса «Управления отелом сбыта» Уровень А-0.

Рисунок 1.2. DFD диаграмма процесса «Управления отелом сбыта» Уровень А-1.

Спроектировать базу данных, обеспечивающую хранение информации для процесса из контрольной работы №1, методом сущность-связь.

Формализация концептуального проектирования.

Определение сущностей.

Согласно построенной выше DFD диаграмме БД будет состоять из следующих сущностей:

1. Employee (Сотрудник).

2. Product (Продукция).

3. Warehouse (склад).

4. Order (Заказ).

Из соображений, что возможные способы оплаты и доставки ограничены, выделим два справочника:

1. Payment (Способ оплаты)

2. Delivery_method (Метод доставки)

1. Otgruzka (Отгрузка)

   1. справочник водителей Driver.

2. Klient (Клиент).

Итак, мы определили основные сущности базы данных.

Определение связей между сущностями.

Связи между сущностями показаны в таблице 1.2.

Таблица №1.2.

Наименование сущности

Тип связи

Наименование сущности

Product

m:m (продукция поступает на склад)

Warehouse

Product

m:m (какая продукция содержится в заказе)

Order

Employee

1:m (сотрудник выполняет заказ)

Order

Klient

1:m (клиент делает заказ)

Order

Payment

1:m (типичная связь справочника)

Order

Delivery_method

1:m (типичная связь справочника)

Order

Order

1:m (на один заказ выписывается одна или более ТТН)

Otgruzka

Driver

m:1 (водитель осуществляет доставку)

Otgruzka

Для реализации связи многие-ко-многим:

Product

m:m (продукция поступает на склад)

Warehouse

Введем дополнительную сущность Product_warehouse (Продукция на складе). Тогда:

Product

1:m

Product_warehouse

Warehouse

1:m

Product_warehouse

Для реализации связи многие-ко-многим:

Product

m:m (какая продукция содержится в заказе)

Order

Введем дополнительную сущность Product_order (Продукция в заказе). Тогда:

Product

1:m

Product_order

Order

1:m

Product_order

На основании вышесказанного построим инфологическую модель БД (рисунок 1.3.).

Построение инфологической модели БД.

Рисунок 1.3. Инфологическая модель БД

Построение даталогической модели БД.

Опишем поля сущностей БД с точки зрения типов данных.

Payment

Payment_code

Числовой

Код оплаты

Method_payment

Текстовый

Метод оплаты

Delivery_method

Delivery_code

Числовой

Код доставки

Delivery_method

Текстовый

Метод доставки

Warehouse

Warehouse_number

Числовой

Номер склада

Volume_warehouse

Числовой

Объем склада

Product

Product_code

Числовой

Код продукции

Product_name

Текстовый

Наименование продукции

Product_size

Текстовый

Размер

Zena

Денежный

Числовой

Product_ Warehouse

Product_code (FK)

Числовой

Код продукции

Warehouse_number (FK)

Числовой

Номер склада

Product_quantity

Числовой

Количество продукциир

Shop_number

Числовой

Номер цеха-изготовителя

Receiving_date

Дата/время

Дата поступленя на склад

Employee

Employeet_code

Числовой

Код сотрудника

Name

Текстовый

ФИО

Telephone

Числовой

Рабочий телефон

Driver

Atomobile_code

Текстовый

Номер автомобиля

Driver_name

Текстовый

ФИО водителя

Atomobile_mark

Текстовый

Марка автомобиля

Klient

Klient_code

Числовой

Код клиента

Organization_name

Текстовый

Наименование организации

INN

Числовой

Номер ИНН

Address

Текстовый

Адрес организации

Telephone

Числовой

Телефон

Director

Текстовый

ФИО директора

Contact_person

Текстовый

Доверенное лицо

Number_doverennost

Текстовый

Номер доверенности

Order

Order_ID

Числовой

Номер заказа

Klient_code (FK)

Числовой

Код клиента

Order_date

Дата/время

Дата заказа

Delivery_date

Дата/время

Дата доставки

Delivery_place

Текстовый

Место доставки

Payment_day

Дата/время

Дата оплаты

Employeet_code (FK)

Числовой

Код сотрудника

Payment_code (FK)

Числовой

Код оплаты

Number_nakladnoi

Числовой

Номер накладной на отпуск

Delivery_code (FK)

Числовой

Код доставки

Product_ Order

Product_code (FK)

Числовой

Код продукции

Order_ID (FK)

Числовой

Номер заказа

Quantity

Числовой

Количество продукции в заказе

Otgruzka

Number_TTN

Числовой

Номер товарно-транспортной накладной

Order_ID (FK)

Числовой

Номер заказа

Atomobile_code (FK)

Текстовый

Номер автомобиля

Quantity_auto

Числовой

Количество отгруженного

Otgrujeno

Логический

Отгружено (логический тип)

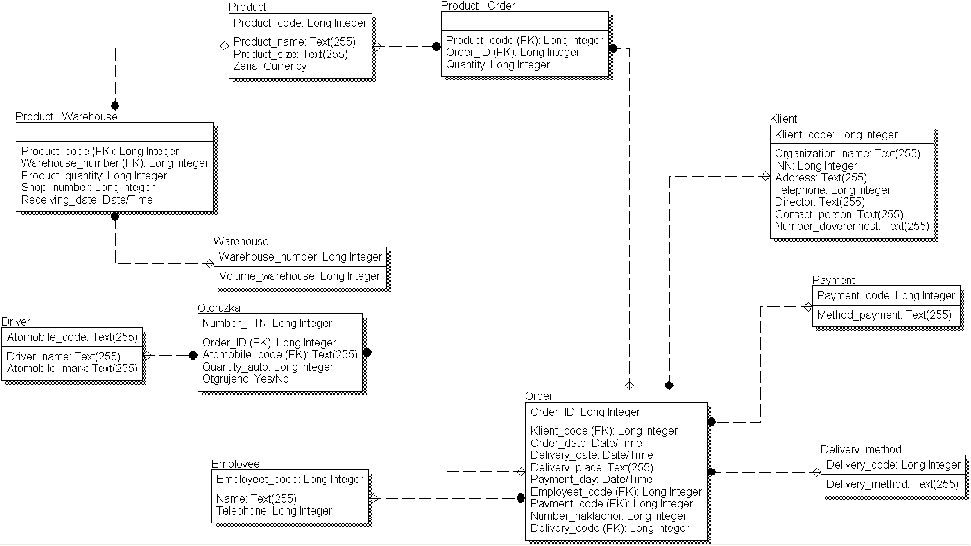

Таким образом даталогическая модель будет иметь вид (рисунок 1.4)

Рисунок 1.4. – даталогическая модель БД.

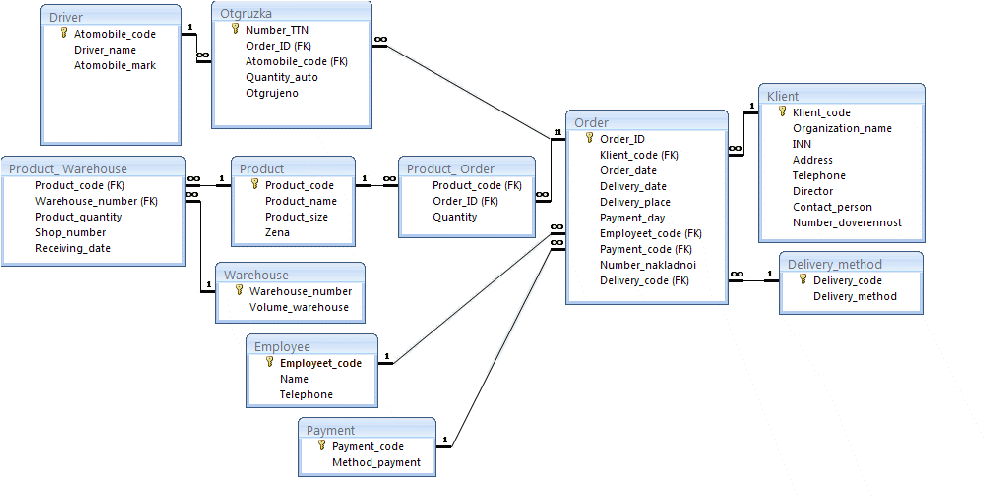

Рисунок 1.5. Пример реализованной БД на СУБД Access
