Подбор комплектующих для домашнего компьютера 2

Содержание

1. Подбор комплектующих для домашнего компьютера

2. Выбор чипсета

2.1 Выбор материнской платы

2.2 Выбор процессора

2.3 Выбор жесткого диска

2.4 Выбор оперативной памяти

2.5 Выбор корпуса системного блока

2.6 Выбор монитора

2.7 Колонки, устройства ввода-вывода и чтения-записи

10.

2.8 Конечная спецификация компьютерной системы.

11.

3. Использованная литература и материалы

Подбор комплектующих для домашнего компьютера

Цель: Собрать ПК для домашнего использования на сумму до 20 тысяч рублей.

Сравнить технические характеристики фирм – производителей , цены на комплектующие ПК и добиться максимальной производительности в поставленную сумму.

2. Выбор чипсета

Я считаю, что компоновку компьютерной системы целесообразно начинать с выбора набора микросхем системной логики (чипсета), так как именно от него зависит эффективность работы процессора, модулей памяти, устройств ввода-вывода, а также дальнейшее расширение возможностей и модернизация (Upgrade) компьютерной системы.

Так как изначально компьютер планируется под платформу на Socket AM-3, то выбираем новейшие микросхемы наборов системной логики.

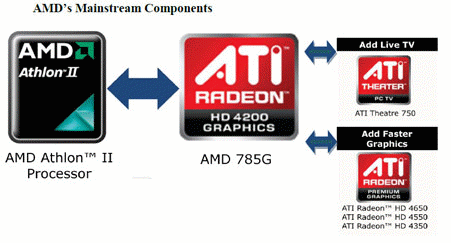

«На чипсете AMD 785G»

Что касается ассортимента чипсетов AMD, то 780G стал просто фантастическим недорогим чипсетом, а 790GX - вполне приличное предложение среднего уровня. Данные продукты уже лидируют в сегменте интегрированной графики по соотношению производительность/цена.

Возможно, причина кроется не в самом чипсете AMD 785G, а в новых процессорах на основе Phenom II, которые можно с ним использовать, включая Athlon II. Если оригинальные процессоры Phenom оказались довольно слабыми по сравнению с предложениями Intel Core 2 (да и проблема с ошибкой TLB тоже сказалась), то Phenom II основаны на более проработанной архитектуре, которая смогла вернуть AMD в лидеры по соотношению производительность/цена на некоторых сегментах рынка.

С учётом сказанного, настало вполне удобное время для объявления улучшенного 785G в качестве альтернативы nVidia 9300/9400, да и неплохо ещё раз подчеркнуть сильные стороны 785G по сравнению с Intel G45.

Северный мо Северный мост

785G

790GX

Интерфейс процессора

HT 3.0/5200 MT/s

Поддержка PCI Express

2.0/26 линий/1 x 16 графика

2.0/26 линий/2 x 8 графика

Интегрированное графическое ядро

RV620

RV610

DirectX/OpenGL

10.1/2.1

10.0/2.1

10.0/2.0

Блоки шейдеро/TU/ROP

40/4/4

Частота GPU

500 МГц

700 МГц

Выходы на дисплей

DisplayPort, HDMI 1.3, DVI, VGA

DisplayPort, HDMI 1.2, DVI, VGA

Multi-GPU

Hybrid CrossFireX

Hybrid CrossFireX, CrossFireX

Доп. линии PCIe

6 x1 PCIe 2.0

Интерконнект

A-Link Xpress (4 x PCIe 1.1)

Поддержка RAID

RAID 0, 1, 10

RAID 0, 1, 10, 5

Звук

HD Audio

USB

12 USB 2.0 + 2 USB 1.1

Ethernet

Н/Д

Как видим, по чистым спецификациям отличий между 780G и 785G немного, за исключением поддержки DirectX 10.1 у нового 785G.

Чипсет 785G сделал шаг вперёд с поддержкой UVD 2.0 по сравнению с UVD 1.0 в 780G и 790GX. То есть у чипсета 785G появились следующие функции, которые отсутствовали у предшествующих моделей.

Динамическая контрастность (Dynamic Contrast): включение этой функции обеспечивает автоматическую регулировку уровней чёрного и белого для обеспечения оптимальной контрастности "на лету". У nVidia уже некоторое время есть похожая функция, поэтому вполне естественно, что и AMD решила добавить её в ассортимент опций улучшения качества видео. Важно отметить, что AMD предупреждает о включении функции динамического контраста, поскольку она может негативно повлиять на другие улучшения качества картинки, такие как 3:2 pulldown, улучшение детализации и т.д.

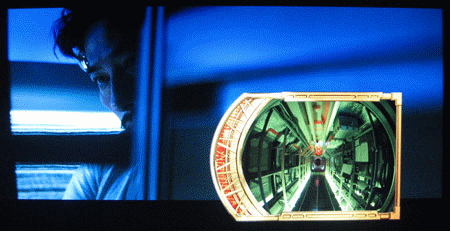

Ускорение "картинка в картинке" (Picture in Picture Acceleration): данная функция снижает нагрузку на CPU при одновременном выводе двух потоков видео. Конечно, два потока вряд ли станут проблемой даже для современных low-end CPU, но данная функция тоже некоторое время присутствует у IGP nVidia. И 785G тоже пришлось обзаводиться функцией ускорения "картинка в картинке", поскольку она необходима для соответствия BD-Live.

Улучшение оттенков кожи HD (HD Flesh Tone Enhancement): функция улучшает вывод оттенков кожи, делая их максимально естественными.

"Живые" цвета HD (HD Color Vibrance): функция делает цвета более "живыми".

Некоторые функции киноманы воспримут с опаской, поскольку подобные динамические улучшения часто приводят к чрезмерной насыщенности и чрезмерной контрастности видео. К счастью, есть возможность вообще не включать упомянутые функции, так что хуже никому не будет.

2.1 Выбор материнской платы

Выберем материнскую плату с соответствующим набором микросхем системной логики из таблицы 2:

Таблица 2. Материнские платы.

Материнская плата

Цена

Мат. Плата ASUS M4A785TD-M EVO

AMD785G DDRIII mATX AC'97 8ch LAN-Gbt+VGA+1394+Rai

3105

Мат. плата: ASUS M4A785TD-V EVO

AMD785G DDRIII ATX AC'97 8ch LAN-Gbt+VGA+1394+RaiD

2929

Мат. плата: ASUS M4A88TD-V EVO/USB3

AMD880G DDRIII ATX AC 8ch LAN-Gbt +VGA +1394 +RaiD

4070

Выбор остановим на материнской плате ASUS M4A785TD-V EVO, так как её технико-ценовые показатели являются наилучшими из приведенных моделей. Материнская плата показана на рис 3.

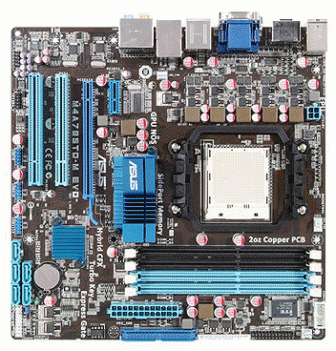

Рис 3. Материнская плата ASUS M4A785TD-V EVO (вид сверху).

Поддержка и наличие устройств:

Совместимость с Windows7 - отличная производительность
Отвечает требованиям Евросоюза ErP(Energy-related Products)
Поддержка процессоров AMD AM3 Phenom II/ Athlon II
Поддерживает 6-ядерные процессоры AMD Phenom™II X6 нового поколения
Память DDR3 1666+ с поддержкой двухканального режима
Уникальная производительность графической подсистемы благодаря слоту PCI-E 2.0 x16
Функция GIGABYTE 3x USB Power Boost призвана обеспечить максимальную совместимость, энергоэффективность и стабильность USB-соединения, в том числе для устройств, которые отличает повышенное энергопотребление
Встроенный интерфейс SATA 3 Гбит/с с поддержкой режима RAID
Высокоскоростной интерфейс Gigabit Ethernet
6/8-канальный звук High Definition Audio с качеством HOME THEATRE
Твердотельные конденсаторы в зоне CPU VRM
Запатентованная технология Dual BIOS
Революционная технология энергосбережения Easy Energy Saver
Уникальная технология On/Off Charge позволяет заряжать ваши iPad, iPhone и iPod Touch гораздо быстрее.

Таблица 3. Спецификация материнской платы.

Производитель

ASUS

Модель

M4A785TD-V EVO

Частота шины

2000 ~ 5200 МГц

Гнездо процессора

Socket AM3

Поддержка типов процессоров

Phenom II, Athlon II, Sempron (Deneb, Heka, Regor, Callisto, Sargas)

Энергопотребление процессора

До 140 Вт

Чипсет мат. Платы

AMD 785G (RS880 + SB710)

Видео M/B

ATI Radeon HD4200; поддержка Shader Model 4.1; RAMDAC 400 МГц; поддержка DualLink DVI (2560x1600 @ 60Hz); в качестве видеопамяти используется до 512 Мб оперативной памяти + 128 Мб DDR3 видеопамяти (SidePort) на плате
Встроенный аппаратный видеодекодер Blu-ray, HD DVD.

Максимальное разрешение 2D/3D

2048x1536 @ 85 Гц при подключении аналогового монитора, 2560x1600 @ 60 Гц при подключении по DVI-D, 1920x1200 @ 70 Гц при подключении по HDMI

Поддержка CrossFire

Да, Hybrid Graphics

Звук

8-канальный HDA кодек VIA VT1708S

Количество разъемов DDR3

4 (для активизации 2х канального режима работы памяти модули устанавливаются парами)

Тип поддерживаемой памяти

DDR3. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора.

Официально поддерживаемые стандарты памяти

Зависит от процессора

позволяет подобрать совместимые модули памяти для вашей материнской платы из списка протестированных производителем.

Интегрированный RAID-контроллер

Встроен в чипсет, возможно создание RAID 0, 1, 10 массивов из Serial ATA устройств.

Контроллер IEEE-1394

VIA VT6308P, 1 разъем на панели разъемов + 1 разъем для подключения порта на корпусе

BIOS

AMI BIOS, 8 Мбит

Сеть

Сетевой контроллер Realtek RTL8112L 10/100/1000 Мбит/сек

Количество разъемов PCI

Количество разъемов PCI Express 2.0

1 слот 1x, 2 слота 16x (один из слотов 16х работает в режиме 4х)

Serial ATA-II

6 каналов с возможностью подключения 5и внутренних и 1-ого внешнего (SATA On-the-Go) устройства

Поддержка UDMA/133

1 канал с возможностью подключения 2х устройств.

Клавиатура/мышь

PS/2 / USB

Порты

1x PS/2 клавиатура, 6x USB 2.0, 1x IEEE1394 (6-pin), 1x RJ-45 LAN, 1x оптический S/PDIF-out, 1x ESATA, 1x VGA монитор, 1x DVI-D, 1x HDMI, Line-in, Mic-in, Front-out, rear-out, sub/center-out, Surround-out

ПО встроенное в BIOS

Express Gate (встроенная ОС Linux и программы для доступа в интернет, просмотра картинок, прослушивания музыки, работы с электронной почтой, менеджер файлов)

Технологии уменьшения шума охлаждающей системы

AMD Cool-n-Quiet, ASUS Q-Fan

Требования к блоку питания

Поддерживаются только 24+4 pin блоки питания

Тип конденсаторов

Используется 100% конденсаторов с твердым полимером

Технология энергосбережения

Energy Processing Unit (EPU)

Формат платы

ATX (305 x 244 мм)

Размеры упаковки (измерено в НИКСе)

33.5 x 26.5 x 7 см

Вес брутто (измерено в НИКСе)

1.519 кг

2.2 Выбор процессора

Выбор производим из представленных моделей процессоров исходя из определения: «максимальная производительность за минимальные средства». Процессор выберем из таблицы 4. Внешний вид процессора представлен на рис 4.

Таблица 4. Процессоры.

Модели процессоров.

Цена

Процессор AM3 AMD Athlon II X3 445

(ADX445WFGMBOX) (3.1/2000/1.5Mb) BOX

3 025

Процессор AM3 AMD Athlon II X3 435

AM3 (ADX435WFK32GI) (2.8/2000/1.5Mb) OEM

2 444

Процессор AM3 AMD Athlon II X3 425

AM3 (ADX425WFK32GI) (2.7/2000/1.5Mb) OEM

2 254

Выбор остановим на модели Процессор AM3 AMD Athlon II X3 445

(ADX445WFGMBOX) (3.1/2000/1.5Mb) BOX, так как процессоры Athlon поддерживают гораздо больше функций для работы с мультимедиа приложениями. Характеристики процессора приведены в таблице 5.

Таблица 5. Технические данные процессора.

Частота

3100 МГц

Количество ядер

Гнездо процессора

Socket AM3

Частота системной шины

4000 МГц

Технология изготовления

0,045 мкм

Кэш L1/L2/L3

128 Кб x3\512 Кб x3

Кулер в комплекте

Да

Напряжение питания ядра

0.85 ~ 1.425 В

Сайт производителя

www.amd.com

Тип поставки

Box

Рис 4. Внешний вид процессора Процессора AM3 AMD Athlon II X3 445

(ADX445WFGMBOX) (3.1/2000/1.5Mb) BOX

2.3 Выбор жесткого диска

Материнская плата поддерживает интерфейс Serial ATA 2 со скоростью передачи данных 300 Мбайт/с, поэтому для полной реализации его пропускной способности выберем накопитель имеющий такой же интерфейс. Рынок накопителей с интерфейсом Serial ATA 2 велик, но мы рассмотрим несколько «бюджетных» моделей. В таблице 6 представлены интересующие нас модели.

Таблица 6. Модели жестких дисков.

Жесткие диски

Цена

Жесткий диск SATA-II 640Gb Western Digital WD6401AALS

(7200rpm) 32mb

2 314

Жесткий диск SATA-II 750Gb Seagate ST3750528AS

(7200rpm) 32Mb

2 107

Жесткий диск SATA-II 640Gb Western Digital WD6400AAKS

(7200rpm) 16Mb NCQ

1 809

Из имеющихся моделей выберем жесткий диск SATA-II 750Gb Seagate ST3750528AS

(7200rpm) 32Mb, так как он имеет наивысший показатель в соотношении «цена-объем», то есть за каждый Гбайт мы платим меньше чем в других рассматриваемых моделях. На рисунке 5 представлен жесткий диск SATA-II 750Gb Seagate ST3750528AS (7200rpm) 32Mb

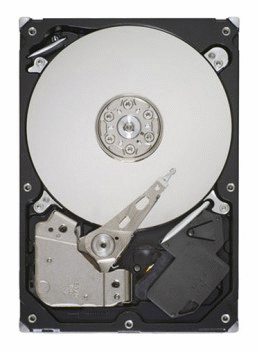

Рис 5. Внешний вид жесткого диска SATA-II 750Gb Seagate ST3750528AS (7200rpm) 32Mb

Технические характеристики жесткого диска к SATA-II 750Gb Seagate ST3750528AS (7200rpm) 32Mb приведены в таблице 7.

Таблица 7. Техническая характеристика жесткий диск SATA-II 750Gb Seagate ST3750528AS (7200rpm) 32Mb

Емкость жесткого диска

750 ГБ

Тип носителя

магнитный диск

Скорость вращения шпинделя

7200 об/мин

Форм-фактор жесткого диска

3,5"

Буфер

32 Мб

Интерфейс жесткого диска

SATA-II

Уровень шума, макс.

27 дБ

Пропускная способность интерфейса

300 Мбит/с

Сайт производителя

www.seagate.com

Тип поставки

OEM

2.4 Выбор оперативной памяти

Оперативная память выбирается исходя из характеристик материнской платы. Для данной материнской платы нужно выбрать память с характеристиками: DDR3 1333MHz SEC-1 1333MHz.

Для того чтобы система работала с максимальным КПД, выбираем оперативную память с рабочей частотой не менее 8500 МГц.

Таблица 8. Оперативная память.

Память

Цена

DDR3 2048Mb 1333MHz SEC-1

1 096.

DDR3 2048Mb Kingston KVR1333D3N9K2/2G

1170

DDR3 2048Mb PC1333 Corsair kit of 2, 9-9-9-24 matched Pair Silver Heat Spreader

1 594.

Из приведенных вариантов наиболее подходящей моделью является: DDR3 2048Mb PC1333 Corsair kit of 2, 9-9-9-24 matched Pair Silver Heat Spreader (Рис 6), как по цене, так и по необходимым характеристикам.

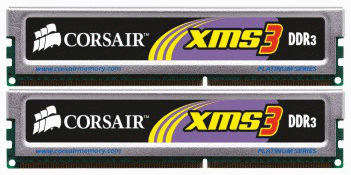

Рис 6. Микросхема оперативной памяти.

В таблице 9 приведены технические характеристики оперативной памяти.

Таблица 9. Характеристика оперативной памяти.

Тип

DDR3-1333

Объем

2*1024 Мб

Сайт производителя

www.corsairmemory.com

Тип поставки

Retail

2.5 Выбор корпуса системного блока

Выбираем корпус исходя из финансово-экономических соображений (дешевый), хотя лично я рекомендую выбирать корпуса системных блоков не дешевле 2000 рублей. Чем дороже корпус, тем толще его стенки, а следовательно меньше резонанс и электромагнитное излучение. Также дорогие корпуса более качественно собраны и имеют хорошую звукоизоляцию. На рис 7 изображен выбранный мною корпус, а в таблице 10 представлены его характеристики.

Рис 7. Корпус ATX Thermaltake VJ2000BNS M5

Black w/o

В корпусе имеется стандартный блок питания мощностью 500 ватт. Этого вполне хватит для обеспечения энергетических потребностей всех компонентов системы. Так же в нем заложен запас для дальнейшего усовершенствования системы.

Таблица 10. технические данные корпуса ATX Thermaltake VJ2000BNS M5

Black w/o

Тип корпуса

miditower

Форм-фактор

АТХ

Мощность

500

Цвет

черный

Отсеки 3,5" внешние

Отсеки 5,25" внешние

Отсеки 3,5" внутренние

Фронтальные аудио-разъемы

Да

Вентилятор в задней стенке

Да

Вентилятор в передней стенке

Нет

Фронтальные USB-порты

Да

Разъем 24-pin

Нет

Расположение блока питания

горизонтальное

Дополнительная информация

431.0 x 190.0 x 488.0 мм

Сайт производителя

www.thermaltake.com

Тип поставки

Retail

2.6 Выбор монитора

Если проанализировать развитие мониторов за последние 10 лет, то прогресс очевиден. Нынешняя мода диктует свои законы, но технические решения основанные на ЭЛТ мониторах не исчерпали себя. Мониторы на электронно-лучевых трубках уже не выпускают, но на складах и в наличии они еще имеются. Для домашнего компьютера я выбрал ЖК монитор, модель "18.5" ViewSonic VA1931Wa <Black>. Монитор изображен на рис 24, его технические характеристики показаны в таблице 11.

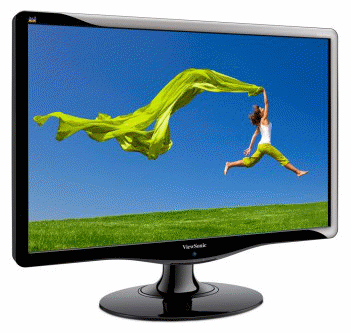

Рис 8. Монитор "18.5" ViewSonic VA1931Wa .

Таблица 11. Характеристика монитора "18.5" ViewSonic VA1931Wa <Black>.

Тип монитора

жидкокристаллический (TFT)

Цвет

черный

Макс. разрешение

1366x768

Соотношение сторон экрана

16:9

Время отклика

5 мс

Размер экрана

18,5 дюйма

Контрастность

100000:1

Шаг пикселя

0,3 мм

Яркость

250 кд/м2

LED-подсветка

Нет

Поддержка 3D

Нет

Интерфейс

D-Sub 15 pin

Поворот экрана на 90°

Нет

Встроенная акустика

нет

Сайт производителя

www.viewsonic.com

Тип поставки

Retail

ип монитора

жидкокристаллический (TFT)

Цвет

черный

Макс. разрешение

1366x768

2.7 Колонки, устройства ввода-вывода и чтения-записи

Выбор колонок и клавиатуры с мышью для нас не так важен, так как эти элементы системы легко заменить на более совершенные при наличии финансовых средств. Из перечня устройств чтения- записи я выбрал хорошо зарекомендовавшие себя в работе и по срокам службы модели. Исходя из этих соображений, таблица устройств ввода-вывода и чтения-записи будет выглядеть так:

Таблица 12. Колонки, устройства ввода-вывода и чтения-записи.

Привод:

SATA ASUS DRW-24B3ST Black RTL

929

Клавиатура:

A4Tech G300 USB Can-Be-Washed Gaming

508

Мышь:

A4Tech XL-755K USB Oscar Full Speed Laser Gaming Mouse Black

637

Колонки:

Sven SPS-610 2*10W орех, дерево
