Лабораторная работа

по дисциплине:

«Технические средства сетей ЭВМ»

на тему:

«Система управления сетями Transcend Manager v. 5.0 фирмы 3Com»

Москва 2009

Введение

Transcend Manager состоит из двух частей: Transcend WorkGroup Manager и Transcend Enterprise Manager.

1.1 Transcend WorkGroup Manager

Transcend WorkGroup Manager предлагает управление сетью на трёх уровнях:

• Сеть: управление на уровне иерархической топологической карты IP- и IPX – (под) сети, содержащие маршрутизаторы, концентраторы, коммутаторы и конечные станции.

• Группа: создание виртуальных групп PC – конечных станций с помощью WorkGroup PC Links по административным, географическим и другим признакам.

• Устройство: управление конфигурацией устройства, используя их графическое представление: SuperStack, OfficeConnect, LinkBuilder и LinkSwitch.

1.2 Transcend Enterprise Manager

Transcend Enterprise Manager предлагает те же самые три уровня управления и реализует все функции WorkGroup Manager, а также включает полный Transcend LANsentry RMON и дополнительное управление устройствами, включая LinkBuilder chassis hubs, LANplex switches и NETBuilder Router.

1.3 Цветовое кодирование

Для более удобного управления на любом уровне используется цветовое кодирование.

Это относится к видам устройств, группе и видам сети и даже гистограммам. Имеются шесть цветных кодов, от самого высокого до самого низкого по важности:

• КРАСНЫЙ – Критическая ошибка. Зарезервирован для ошибки типа отказа устройства или порта.

• ОРАНЖЕВЫЙ – Главное предупреждение. Серьёзное состояние, которое должно быть исследовано.

• ЖЕЛТЫЙ – Незначительное предупреждение. Произошла ошибка, которая является вероятно не серьёзной (например, неразделение порта коммутатора).

• ЗЕЛЕНЫЙ – Нормальное состояние. Все работает удовлетворительно.

• СИНИЙ – Автономный или неизвестный. Состояние неизвестно (например, порт был не опрошен или порт был заблокирован).

• РОЗОВЫЙ – Информационный.

2. Задание

На основе примера, входящего в комплект дистрибутива программы выполнить задания:

1. Определить, пакеты какого размера получены рассматриваемым сетевым интерфейсом в максимальном количестве.

2. Определить процент широковещательных пакетов, полученных сетевым интерфейсом в течение 20 сек., 2 мин., 20 мин.

3. Определить максимальное количество пакетов, полученных исследуемым интерфейсом.

4. Определить максимальное значение показателя использования сети.

5. Определить какой узел в сети генерирует наибольшее число ошибочных сообщений.

6. Определить какой узел в сети является наиболее активным источником пакетов.

7. Выбрать сервер и определить трафик между выбранным сервером и любым сетевым узлом.

8. Выбрать узел для перехвата пакетов и выделить под перехват пакетов буфер. Установить фильтр. Декодировать перехваченные и отфильтрованные пакеты. По результатам декодирования определить ошибку в сети.

9. Выбрать узел сети и назначить для него сигнал для выбранного типа событий.

10. Выполнить 3 сценария моделирования сигналов событий:

• В открытом главном окне с моделируемой сетью нажать на доп. Клавиатуре клавишу с цифрой 1. При этом изменится цвет сети, в которой произошло данное событие и в строке состояния будет выведено сообщение, идентифицирующее это событие. Определить устройство, которое вызвало это событие и идентифицировать событие.

• Ввести с доп. клавиатуры цифру 2. Разобрать моделируемое событие.

• Ввести с доп. клавиатуры цифру 3. Разобрать моделируемое событие.

3. Выполнение

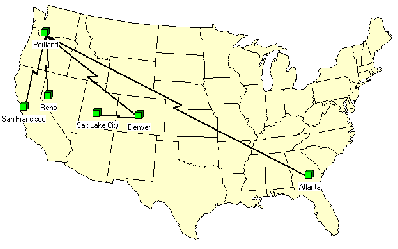

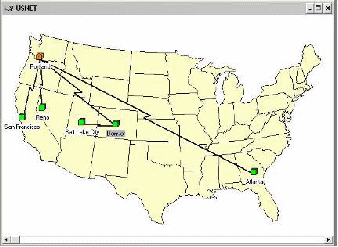

На рисунке представлена схема сети США.

Рис. 1. Схема сети США

3.1 Задание 1

Определить пакеты, какого размера получены рассматриваемым сетевым интерфейсом в максимальном количестве.

Для рассмотрения выбрано устройство MSH в подсети Denver, рис. 1.

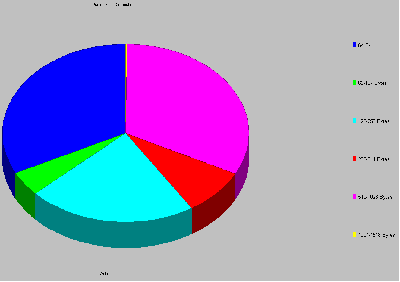

Рис. 1. Пакеты устройства MSH подсети Denver

3.2 Задание 2

Определить процент широковещательных пакетов, полученных сетевым интерфейсом в течение 20 сек., 2 мин., 20 мин.

Рассмотрим устройство MSH в подсети Denver, рис. 2.

Рис. 2. Устройство MSH подсети Denver

3.3 Задание 3

Определить максимальное количество пакетов, полученных исследуемым интерфейсом.

3.4 Задание 4

Определить максимальное значение показателя использования сети. Рассмотрим устройство MSH в подсети Denver, рис. 4.

Рис. 4. Диаграмма использования сети

3.5 Задание 5

Определить какой узел в сети генерирует наибольшее число ошибочных сообщений.

Рис. 5. Ошибочные сообщения

3.6 Задание 6

Определить какой узел в сети является наиболее активным источником пакетов.

Рис. 6. Диаграмма активных узлов

3.7 Задание 7

Выбрать сервер и определить трафик между выбранным сервером и любым сетевым узлом.

3.8 Задание 8

Выбрать узел для перехвата пакетов и выделить под перехват пакетов буфер. Установить фильтр. Декодировать перехваченные и отфильтрованные пакеты. По результатам декодирования определить ошибку в сети.

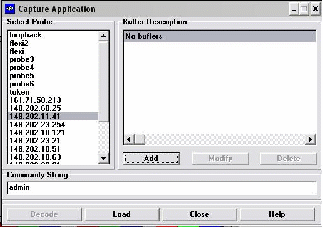

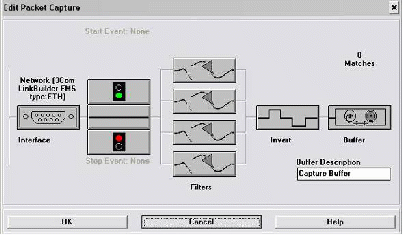

Рис. 8. Установка фильтра и буфера

Рис. 9. Декодирование перехваченных и отфильтрованных пакетов

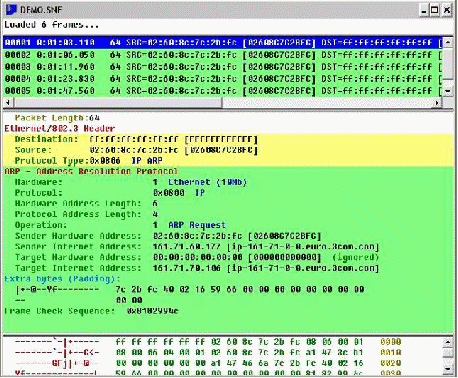

Рис. 10. Перехвачено 6 фреймов ARP-сообщений

3.9 Задание 9

Выбрать узел сети и назначить для него сигнал для выбранного типа событий.

3.10 Задание 10

Выполнить 3 сценария моделирования сигналов событий:

• В открытом главном окне с моделируемой сетью нажать на доп. Клавиатуре клавишу с цифрой 1. При этом изменится цвет сети, в которой произошло данное событие и в строке состояния будет выведено сообщение, идентифицирующее это событие. Определить устройство, которое вызвало это событие и идентифицировать событие.

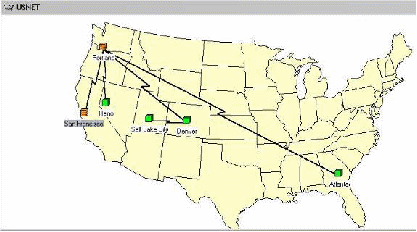

При нажатии цифры 1 изменился цвет сети, в которой произошло данное событие.

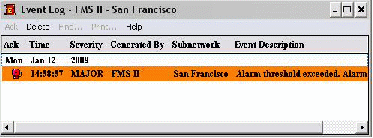

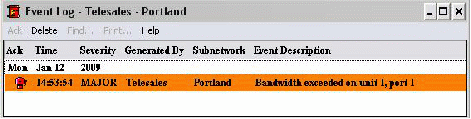

Для определения устройства и идентификации события щелкнем в меню Options пункт Show event log.

Ввести с доп. клавиатуры цифру 2. Разобрать моделируемое событие. После нажатия на дополнительной клавиатуре клавиши 2 получаем следующие результаты:

Ввести с доп. клавиатуры цифру 3. Разобрать моделируемое событие. После нажатия на дополнительной клавиатуре клавиши 2 получаем следующие результаты:

Заключение

В результате выполнения лабораторной работы были выполнены поставленные задания на примере сети, входящей в состав дистрибутива программы.

Литература

1. Леохин Ю.Л. Управление и администрирование в компьютерных сетях: протокол SNMP и базы данных управляющей информации MIB. М: МИЭМ, 2004, 46 с. ISBN 5–230–22281–6

2. Леохин Ю.Л. Изучение оборудования фирмы 3Com (концентраторы, коммутаторы, маршрутизаторы) и системы управления сетями Transcend Manager v. 5.0 M.: МИЭМ, 2003, 25 с.
